Søknad

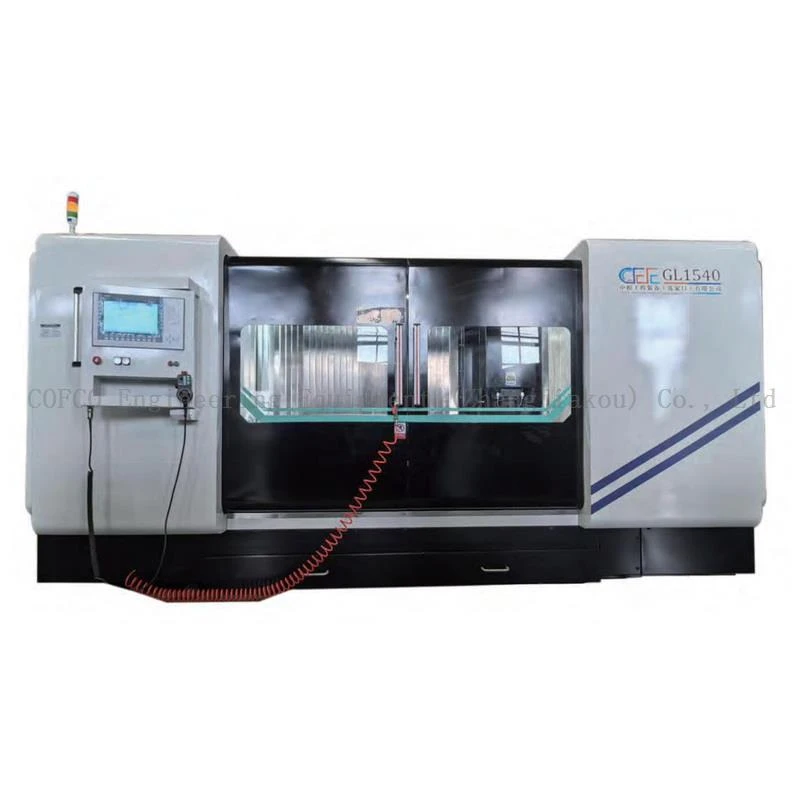

Denne høyhastighets-fluting-maskinen er utformet for høy-presisjon og høy-hastighets-fluting (gravering) av valsemølleslipevalser. Det er mye brukt i melmøller og produksjonsanlegg for kornforedlingsutstyr for maskinering og rekondisjonering av slipevalser, noe som sikrer høy nøyaktighet, stabil ytelse og forbedret produksjonseffektivitet.
Den er egnet for moderne valsemølle-rullebehandlingslinjer som krever automatiserte,-høyhastighets og presise rilleoperasjoner.
Funksjoner
Høyhastighets Fluting-maskinkroppen og hovedkomponentene bruker en integrert støpeprosess for høy stivhet, stabilitet og holdbarhet.
Det ytre huset er laget av høy-kvalitets stålplater med modulær design, som gir høy strukturell styrke og et attraktivt utseende.
Utstyrt med en Siemens 12-tommers HMI-berøringsskjerm med et fullt kinesisk brukergrensesnitt for enkel og intuitiv betjening.
Kontrollsystemet tar i bruk Siemens industrielle automatiserings-PLS-system og motorer for pålitelig ytelse og stabil kontroll.
Lineære føringsveier og kuleskruer er hentet fra HIWIN (Taiwan), noe som sikrer høy presisjon og lang levetid.
Indekseringssystemet bruker et 320-graders presisjonsindekseringshode fra YANG XIN (Taiwan) for nøyaktig posisjonering.
Reduseringen bruker MOTOVARIO (Italia) merkeprodukter for stabil overføring og lang levetid.
Lagre er NSK presisjonslagre, som sikrer høy nøyaktighet, jevn drift og forlenget levetid.
Høy prosesseringshastighet, som når opptil 9 ganger raskere enn konvensjonelle flutingmaskiner.
Støtter toveis rilling, tillater bearbeiding forover og bakover av samme eller to spor.
Bruker-vennlig "plug-and-play"-operasjon-ingen programmering kreves, kun verktøyinnstilling og parameterinndata.
Utstyrt med et automatisk verktøyinnrettingssystem, som muliggjør verktøykompensasjon og justering på ethvert bearbeidingsstadium.
Modulær husdesign forbedrer både maskinens estetikk og strukturell styrke.
Første høyhastighets Fluting-maskin i bransjen som når 90 m/min kuttehastighet, som representerer avansert innenlandsteknologi.
|
Punkt |
Spesifikasjon |
|
Senterhøyde (indekseringshodespindel til arbeidsbord) |
245 mm |
|
Rullediameterområde |
Φ70 – Φ400 mm |
|
Maksimal rullelengde |
Mindre enn eller lik 1500 mm |
|
Fluting Density |
10 – 1500 fløyter/omkrets |
|
Fluting vinkel |
Justerbar til alle vinkler |
|
Maksimal frem- og tilbakegående hastighet |
90 m/min |
|
Anbefalt Fluting Feed Speed |
70 m/min |
|
Anbefalt returhastighet |
70 m/min |
|
X-Aksematingsmotoreffekt |
7 kW |
|
W-Aksemotoreffekt |
2 kW |
|
Y-aksematingsmotoreffekt |
1,5 kW |
|
Z-Aksematingsmotoreffekt |
1 kW |
|
Hydraulisk oljepumpekraft |
0,035 kW |
|
Totale dimensjoner (L × B × H) |
4554 × 1640 × 2158 mm |
|
Maskinvekt |
9000 kg |
