Søknad

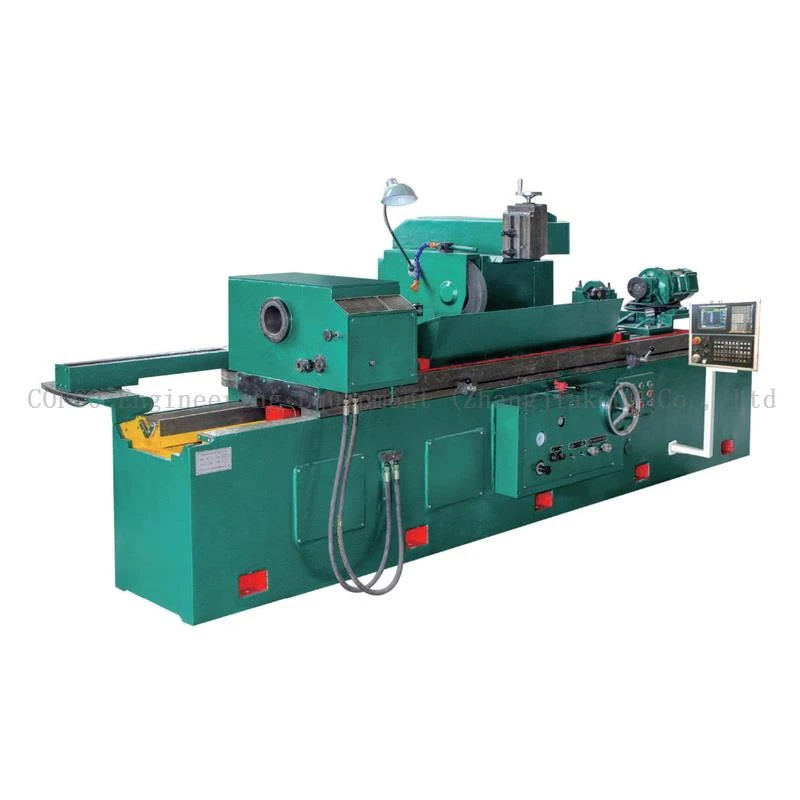

NCLS125A CNC Electrical Fluting-maskinen er et dedikert utstyr for rifling av mellomstore og store-valsemøller med slipevalser. Den er mye brukt i melfreseanlegg for presisjonsrilling og rekondisjonering av malevalser, noe som sikrer jevn freseytelse og forlenget levetid for valsemøllekomponenter.
Den elektriske Fluting-maskinen består av maskinkroppen, arbeidsbordet, intelligent indekseringshode, mekanisk overføringssystem, NC-kontrollsystem og smøresystem, alt designet med en optimalisert og kompakt struktur.
Funksjoner
Arbeidsbordet er mekanisk drevet, noe som sikrer jevn bevegelse, høy driftshastighet og høy produksjonseffektivitet.
Det CNC-kontrollerte indekseringshodet gir enkel struktur, jevn indeksering, enkel justering og pålitelig drift.
Optimal bruk av Elektrisk Fluting maskinplass med integrert smøresystem, gir god tetningsytelse og en estetisk kompakt struktur.
Arbeidsbordets frem- og tilbakegående bevegelse, rulleindeksering, verktøyløfting og føringsveismøring styres av CNC-automatisering, noe som forbedrer maskineringsnøyaktigheten, automatiseringsnivået og arbeidsforholdene samtidig som rillekvaliteten forbedres.
Høyt integreringsnivå muliggjør én-operator med flere-maskiner, noe som forbedrer produksjonseffektiviteten betydelig og støtter modernisert produksjonsadministrasjon.
|
ID |
Punkt |
||
|
Strømforsyning |
380V / AC / Tre-fase fire-ledningssystem |
||
|
Lufttilførsel |
0,5 MPa / pneumatisk flytende ±5 MPa |
||
|
1 |
Behandlingshastighet |
Z-aksemotor (arbeidsbord) |
X-aksemotor (indekseringshode) |
|
1500 rpm |
1500 rpm |
||
|
Arbeidsbordhastighet |
Indekseringshastighet |
||
|
0.25 m/s |
100 grader /s |
||
|
2 |
(Slipevalsediameter × slipevalselengde × akselendediameter) |
||
|
Φ230–Φ350 mm × 1250 mm × 70 mm |
|||
|
Sliping Roll Taper |
12.5% (8:1) |
||
|
Sliping Roll Tanntelling |
225–1500 tenner/omkrets |
||
|
Senterhøyde på maskinseng |
230 mm |
||
|
Maksimal slaglengde på arbeidsbordet |
1200 (1400) mm |
||
|
Sliperullhastighet |
85 rpm |
||
|
Maskinens dimensjoner |
4496 × 1877 × 1467 mm |
||
|
Maskinvekt |
6000 kg |
||
|
Smørepunkter |
9 poeng |
||
|
Oljeforbruk |
0,3 ml per smøresyklus per punkt |
||
